Care sunt componentele unui FCU?

În calitate de furnizor de FCU experimentat în industria HVAC, am avut privilegiul de a asista la evoluția și complicațiile unităților de bobină de fani (FCU). FCU -urile sunt componente esențiale în multe sisteme de încălzire, ventilație și condiționare a aerului (HVAC), oferind o soluție flexibilă și eficientă pentru controlul temperaturii în diverse setări, de la apartamente rezidențiale până la clădiri comerciale mari. În acest blog, mă voi aprofunda în componentele cheie care alcătuiesc un FCU, oferindu -vă o înțelegere cuprinzătoare a modului în care funcționează aceste unități.

Schimbător de căldură

Schimbătorul de căldură este inima unui FCU. Funcția sa principală este de a transfera căldura între aerul care trece prin unitate și refrigerant sau apă caldă/rece care circulă în interiorul bobinelor. Există două tipuri principale de schimbătoare de căldură utilizate în mod obișnuit în FCU: cupru - Fin și aluminiu - schimbătoare de căldură Fin.

Schimbătoarele de căldură din cupru - sunt extrem de eficiente datorită conductivității termice excelente a cuprului. Sunt durabile și rezistente la coroziune, ceea ce le face o alegere populară pentru FCU -urile de înaltă calitate. Pe de altă parte, schimbătoarele de căldură din aluminiu, sunt mai ușoare și mai eficiente. Ele sunt adesea utilizate în buget - FCU -uri prietenoase, fără a sacrifica prea mult în ceea ce privește performanța.

Proiectarea schimbătorului de căldură joacă, de asemenea, un rol crucial. Un schimbător de căldură bine proiectat va avea o suprafață mare pentru a maximiza transferul de căldură. Acest lucru este de obicei obținut prin utilizarea aripioarelor, care cresc zona de contact dintre aer și bobine. Distanța și forma aripioarelor sunt optimizate cu atenție pentru a echilibra eficiența transferului de căldură și rezistența la aer.

Ventilator

Ventilatorul este responsabil de mutarea aerului prin FCU. Există mai multe tipuri de fani folosiți în FCU -uri, inclusiv fani centrifuge și fani axiali.

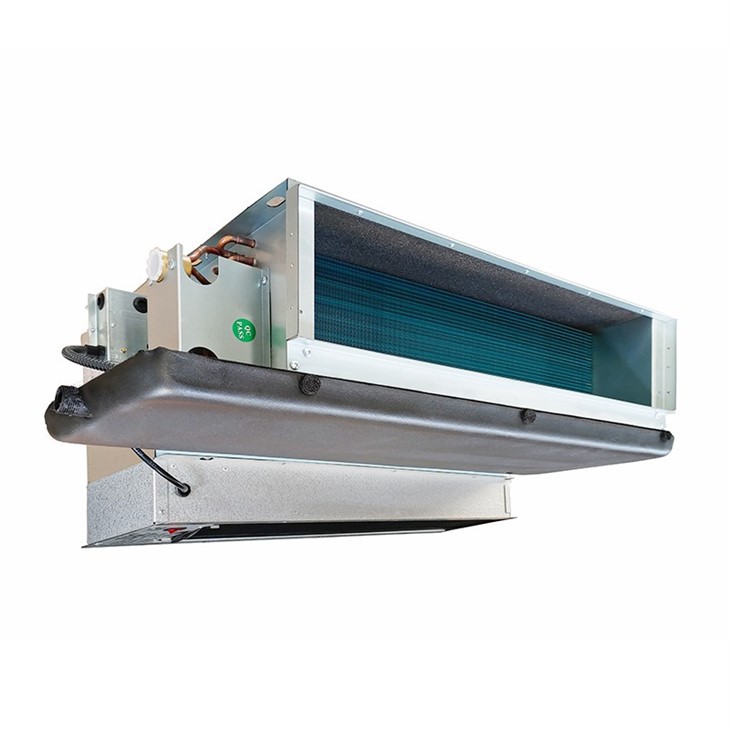

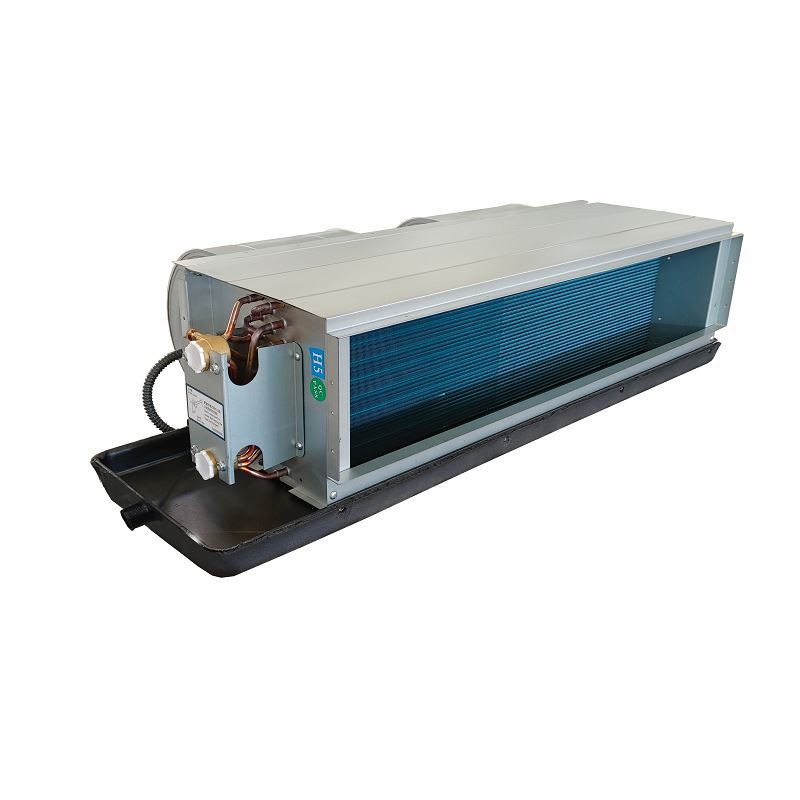

Fanii centrifuge sunt cunoscuți pentru capacitățile lor de înaltă presiune. Acestea pot muta aerul împotriva rezistenței relativ ridicate, ceea ce le face adecvate pentru aplicațiile în care aerul trebuie să fie forțat prin conducte sau filtre. Fanii centrifuge sunt adesea folosiți înUnitatea de bobină a ventilatorului ascuns de tavan, unde aerul trebuie să călătorească printr -un sistem de conducte complex.

Ventilatoarele axiale, pe de altă parte, sunt mai eficienți la mișcarea volumelor mari de aer la presiuni mici. Sunt utilizate frecvent înUnitate de bobină a ventilatorului expusşiCASSETTE FAN BOLL UNITATE, unde aerul poate fi externat direct în cameră, fără a fi nevoie de o alergare lungă.

Viteza ventilatorului poate fi de obicei reglată pentru a controla rata fluxului de aer. Acest lucru permite FCU să îndeplinească diferite cerințe de răcire sau încălzire în funcție de ocuparea și condițiile de mediu ale spațiului.

Filtra

Filtrele sunt o componentă importantă a unui FCU, deoarece ajută la îmbunătățirea calității aerului interior. Ele îndepărtează praful, polenul și alte particule aeriene din aer înainte de a fi circulat în cameră.

Există diferite tipuri de filtre disponibile, cu diferite niveluri de eficiență a filtrării. Cel mai frecvent tip este filtrul din fibră de sticlă de unică folosință, care este ieftin și oferă filtrare de bază. Pentru filtrare mai mare - de calitate, se pot utiliza filtre plisate sau filtre HEPA (aer cu particule de înaltă eficiență). Filtrele plisate au o suprafață mai mare, ceea ce le permite să capteze mai multe particule, în timp ce filtrele HEPA pot elimina până la 99,97% din particule până la 0,3 microni.

Înlocuirea regulată a filtrului este esențială pentru a menține performanța FCU și pentru a asigura o calitate bună a aerului interior. Un filtru înfundat poate restricționa fluxul de aer, poate reduce eficiența unității și chiar poate provoca daune ventilatorului și altor componente.

Locuințe

Locuința unui FCU servește mai multe scopuri. Acesta închide toate componentele interne, protejându -le de daune și oferind un aspect sigur și plăcut din punct de vedere estetic. De asemenea, carcasa ajută la direcționarea fluxului de aer în unitate și la prevenirea scurgerilor de aer.

Carcasele sunt fabricate de obicei din metal sau plastic. Carcasele metalice sunt mai durabile și pot rezista la medii dure, dar pot fi mai grele și mai scumpe. Carcasele din plastic sunt ușoare și costuri - eficiente și pot fi ușor modelate în diferite forme pentru a se potrivi cu diverse cerințe de instalare.

Proiectarea carcasei afectează, de asemenea, nivelul de zgomot al FCU. O carcasă bine proiectată va avea materiale izolatoare pentru a reduce zgomotul generat de ventilator și alte piese mobile. Acest lucru este deosebit de important în aplicațiile în care este necesară o funcționare liniștită, cum ar fi în dormitoare și birouri.

Sistem de control

Sistemul de control al unui FCU permite utilizatorului să regleze temperatura, viteza ventilatorului și alte setări. Poate fi un simplu panou de control manual sau un sistem de control electronic mai sofisticat.

Panourile de control manuale sunt ușor de utilizat și sunt potrivite pentru aplicațiile de bază. De obicei, au un cadran de temperatură și un comutator de viteză a ventilatorului, permițând utilizatorului să stabilească temperatura dorită și rata fluxului de aer.

Pe de altă parte, sistemele de control electronic oferă funcții mai avansate. Acestea pot fi conectate la un sistem de gestionare a clădirilor (BMS), permițând controlul centralizat și monitorizarea mai multor FCU -uri. Sistemele electronice de control pot utiliza, de asemenea, senzori pentru a regla automat setările pe baza temperaturii camerei, a umidității și a ocupației. Acest lucru ajută la optimizarea consumului de energie și la îmbunătățirea nivelului de confort.

Supape de apă (pentru apă - FCU -uri răcite)

În apă - FCU -uri răcite, supapele de apă sunt utilizate pentru a controla debitul de apă caldă sau rece prin schimbătorul de căldură. Există două tipuri principale de supape de apă: supape cu două drumuri și valve cu trei căi.

Valvele în două moduri sunt simple pornițe pornite care permit sau blochează fluxul de apă. Sunt utilizate în mod obișnuit în aplicațiile în care un control binar al fluxului de apă este suficient. Pe de altă parte, supapele cu trei moduri pot regla fluxul de apă între două căi diferite. Ele sunt adesea utilizate în sisteme mai complexe, unde temperatura trebuie controlată cu precizie.

Funcționarea supapelor de apă este de obicei controlată de sistemul de control al FCU. Când temperatura camerei trebuie să fie reglată, sistemul de control va trimite un semnal către supapa de apă pentru a se deschide sau a se închide, reglând astfel cantitatea de transfer de căldură în schimbătorul de căldură.

În concluzie, un FCU este un echipament complex format din mai multe componente cheie, fiecare jucând un rol vital în performanța sa. Înțelegerea acestor componente vă poate ajuta să luați o decizie în cunoștință de cauză atunci când alegeți un FCU pentru nevoile dvs. specifice. Fie că sunteți în căutarea unuiUnitatea de bobină a ventilatorului ascuns de tavanpentru o clădire comercială sau unUnitate de bobină a ventilatorului expusPentru un spațiu rezidențial, o înțelegere clară a componentelor vă va asigura că veți obține o unitate care să îndeplinească cerințele dvs. în ceea ce privește eficiența, performanța și calitatea aerului interior.

Dacă sunteți pe piață pentru un FCU și aveți întrebări sau aveți nevoie de asistență în selectarea unității potrivite pentru proiectul dvs., nu ezitați să ajungeți. Echipa noastră de experți este întotdeauna gata să vă ajute cu nevoile dvs. de achiziții și să vă ghideze în acest proces. Așteptăm cu nerăbdare oportunitatea de a lucra cu dvs. și de a vă oferi FCU -uri de înaltă calitate, care vă va satisface așteptările.

Referințe

• ASHRAE HANDBOOK - Sisteme și echipamente HVAC. Societatea americană de ingineri de încălzire, refrigerare și condiționare de aer.
• „Proiectarea și aplicarea unității de fani de fani” de HVAC & R Research Institute.
